Ballonstart 2022

Datum:	2022-07-24

Abstract

Stratosphärenballon gestartet vom Bürgerfest Pocking

Die inzwischen fünfte Ballonmission, an der wir als OV beteiligt waren kann mit einer Flugdauer von 4h20 und einer maximalen Höhe von 38,5km als weiterer Erfolg verbucht werden.

Ballonstart im Stadtpark Pocking

Wir bedanken uns bei allen Beteiligten OMs der Ortsverbände Passau U11 und Pocking U30 sowie den Gast-Funkamateuren.

Mission Control: Tobias DC3TC, Holger DL7HMX, Bernhard DO3RB, Paul DK3PG

Backoffice: Thomas DO3RT, Stefan DC7DS, Frank DL8LR

Bergeteam: Fritz, Manfred, Uli DH9RCG, Jochen DD1RK

Vielen Dank auch an die Ortsgruppe Pocking-Bad Füssing mit dem Vorsitzenden Martin Probst, die durch unkomplizierte, freundliche und spontane Unterstützung mit Werkzeug am Startplatz einen verzögerungsfreien Start des Stratosphärenballons ermöglicht hat.

Ebenso liebe Grüße an die LoRa APRS Community aus der viele OMs das Geschehen live aus der Ferne verfolgt haben.

Infostand an der Stadthalle Pocking

11:20 Start vom Pockinger Bürgerfest
13:40 Ballon geplatzt
15:30 Landung

Somit liegt die Gesamtflugdauer bei 4h20.

Es wurde eine maximale Flughöhe von 38585m erreicht.

Dies ist ein neuer persönlicher Rekord für das Team, vorangehende Ballonmissionen erreichten 27 und 33km Höhe.

Flugroute

Empfangsstationen (APRS.fi)

Der Tracker wurde von 144 unterschiedlichen Stationen empfangen in einem Umkreis von mehr als 700km.

Die weiteste Empfangsstrecke ging nach Frankreich zu F1ZID (Grid Locator JN25HI - JN68QA) mit 730km.

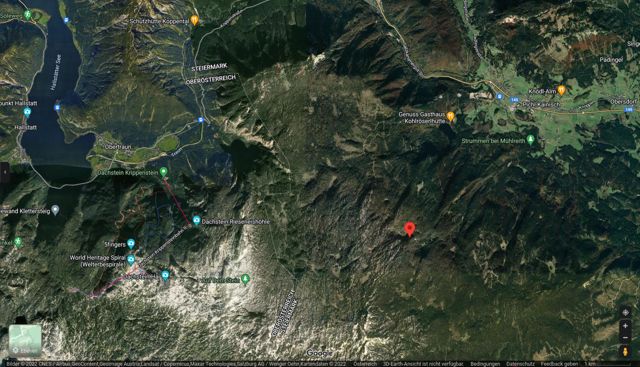

Luftbild des letzten empfangenen Standorts

Gelandet ist der Ballon im Dachsteinplateu, nahe der aufgelassenen Finitzalm.

Auf Grund des schwierigen Terrains wurde die Bergung aufgegeben.

"Die Alm ist nicht bewirtschaftet und zu ihr führt kein markierter Wanderweg."

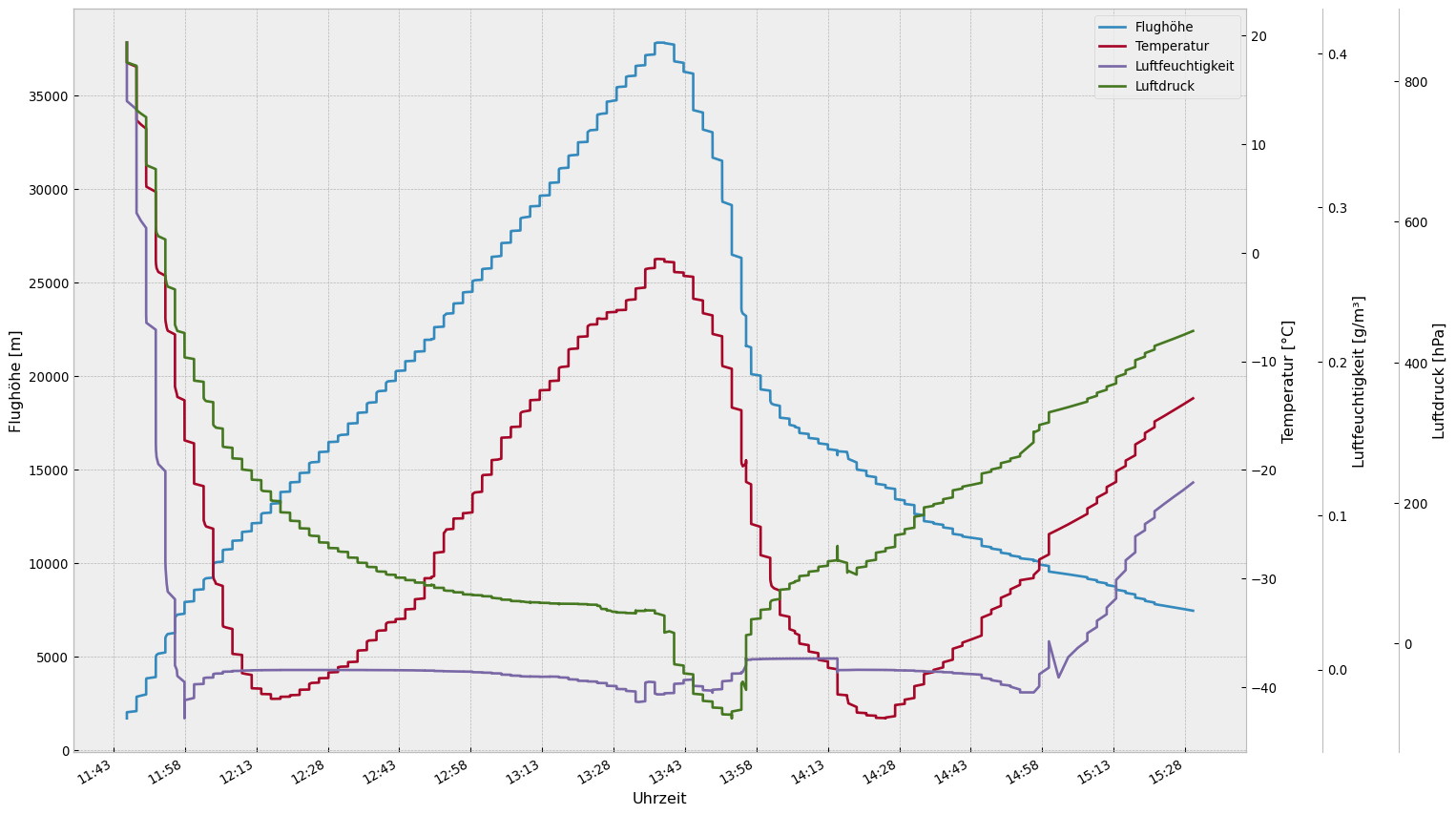

Wetterdaten

Die Luftdruckwerte verhalten sich abnorm. Wir sind noch dabei die Ursache abzuklären. (Aktuelle Vermutung ist die Höhenkorrektur in der Firmware.)

Schön zu erkennen ist der inverse Temperaturverlauf in der Stratosphäre.

bis 50km Stratosphäre
bis 15km Troposphäre

"In der Stratosphäre nimmt die Temperatur im Mittel mit steigender Höhe zu. Dieser inverse (im Vergleich zur Troposphäre) Temperaturverlauf wird hauptsächlich durch das in der Stratosphäre befindliche Ozon verursacht, das UV-Strahlung aus dem Sonnenlicht absorbiert und dabei elektromagnetische Strahlung in Wärme umwandelt. Am stärksten ist die Aufheizung im Bereich der Ozonschicht, (...)" de.wikipedia.org/wiki/Stratosphäre

Wetterdaten (korrigierter Luftdruck, absolute Luftfeuchte)

Ursache für den atypischen Verlauf der Druckdaten war die Kompensation des Luftdrucks auf Meereshöhe, welche bei stationären Wetterstationen angewandt wird um den Druck vergleichbar zu halten.

Daten

Koordinaten als GPX

Wetterdaten als CSV

Material

Das Ballon-spezifische Equipment beziehen wir von: Stratoflights

Wetterballon 2000
Fallschirm 2500
Styroporsonde (Box)

Kostenabschätzung

Auf Grund vielfachen Wunsches folgt eine kurze Aufstellung, welche sich als Minimum versteht:

Beschreibung	Preise
Ballonhülle	350
Fallschirm	50
Styroporbox	25
Nutzlast (Tracker Sensoren etc)	75+
Genehmigung	40
Helium 30l @ 150bar	750+
...
Summe	1290+ Euro

Die Summe erklärt hoffentlich auch warum wir immer nach Sponsoren suchen.

Payload

Innenleben der Styroporbox

Lora APRS Tracker

Hardware: LILYGO TTGO T-Beam

mit BME280

Eigenbau Groundplane

https://www.thingiverse.com/thing:4839040

https://m0ukd.com/calculators/quarter-wave-ground-plane-antenna-calculator/

Software: https://github.com/phragment/TTGO-T-Beam-LoRa-APRS/

auf Basis der Firmware von OE3CJB (Danke!)

mit HAB Modifikationen

dynamic mode 6 (airborne <1g)

rechtlich

versichert via DARC

Genehmigung "Betrieb eines unbemannten Freiballons (Wetterballon)" durch das Luftamt (in unserem Fall Luftamt Südbayern)

Unbemannter Freiballon - Beantragung einer Aufstiegserlaubnis

Wetterballon Klasse "leicht"

Zweck des Auflassens: Leichter unbemannter Freiballon zu meteorologischen Zwecken (Wetterballon) zur Aufzeichnung von Messwerten (Luftfeuchte, Druck und Temperatur) inkl. deren Funkübertragung.

Auszug aus den Auflagen der Genehmigung

Das unbemannte Freiballonsystem ist mit einem Bremsfallschirm auszurüsten, (...), dass Personen oder Sachen nicht gefährdet werden.
Das unbemannte Freiballonsystem muss mit einem GPS-Gerät zur Aufzeichnung des Flugweges während des Fluges ausgerüstet sein. Die Aufzeichnungen sind von dem Betreiber vorzunehmen und sechs Monate aufzubewahren sowie der zuständigen Behörde auf Verlangen vorzulegen.
Die Kontaktdaten des Betreibers sind in geeigneter Weise gut sichtbar an dem Freiballonsystem anzubringen.
Zum Beginn des Aufstiegs darf die Horizontalsicht nicht weniger als 5 km und die Wolkenbedeckung nicht mehr als vier Achtel betragen; (...)
Unfälle (...) sind der Erlaubnisbehörde unverzüglich anzuzeigen.
Für die Regulierung von Personen- und Sachschäden muss eine Haftpflichtversicherung (...) bestehen.
Der Ballon muss in kontrastreicher Farbe ausgeführt sein.
Der Ballon darf nur aufgelassen werden, wenn der Grundstückseigentümer des Auflassgeländes zugestimmt hat.
Der Aufstiegsort muss zu öffentlichen Straßen, (...) Überlandleitungen usw. einen ausreichenden Abstand haben, der unter Berücksichtigung von Umfang und Masse des Ballons sowie der örtlichen Gegebenheiten festzulegen ist.

Dieser Auszug versteht sich als rein informativ. Wir erteilen damit keine Rechtsauskunft und gewährleisten weder die Vollständigkeit noch Korrektheit der Angaben etc pp.
